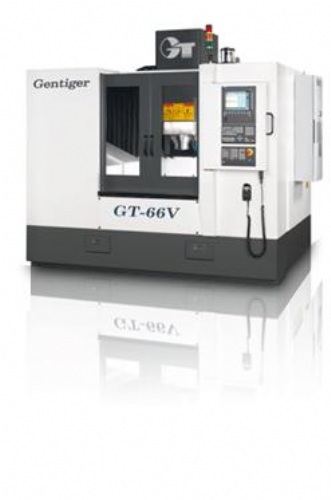

新虎將高速加工中心機
產品型號:GT-66V
產品分類:工具機產業機械 / 綜合加工機 / 立式綜合加工機
產品特色
最佳化機體結構
GT-66V 機床結構採用T型架構,剛性超強,特殊設計之機身和底座同寬,工作台獨立於底座之上,全行程支撐,提供高度、可靠性之基礎,確保高速加工之精度持久。
精度永恆
鑄件全部經過應力消除,與時效處裡,確保機台能長期保持要求之高精度及使用壽命。
三軸線性滑軌
三軸採用高速運動及可高負荷之滾柱型線性滑軌,確保動態精度及耐久壽命。
三軸進給系統加速度分別達到X軸0.8G,Y軸0.9G,Z軸1.0G以上,可大大降低加工時間,大幅提高66V之經濟效益。
三軸進給速度:快速進給30m/min,切削進給20m/min。
定位精度:0.003/300mm (裝光學尺)。
重複精度:±0.002mm (裝光學尺)。
使用刀具動平衡需校正至G2.5 以內。
產品規格
型式 T16P Y24A S36E
主軸最高轉速 15,000 rpm 24,000 rpm 36,000 rpm
主軸錐度 BT-40 HSK-A63 HSK-E50
主軸馬力 11/14.7 kw 18/23 kw 20/24 kw
主軸軸承內徑 Ø70 mmØ65 mmØ50 mm
軸承潤滑 油脂 油氣 油氣
主軸冷卻 油冷水冷 水冷
主軸中心至機身前緣距離 750 mm
工作台面積 750 x 500 mm
T型槽規格 18 x 5 x 100 mm
工作台至地面高度 800 mm
工作台最大荷重 (平均荷重)400 kg
X,Y,Z三軸行程 720 x 500 x 400mm
工作台面至主軸端面距離 150~550 mm
快速進給 30 m/min
切削進給 20 m/min
刀庫容量 16
刀具最大長度 250 mm
刀具最大重量 5 kg
刀庫馬達 40 W
X,Y,Z軸伺服馬達 5.1kw (X) / 4.2kw (Y & Z)
空壓源 5-7 kgf/cm2
冷氣機 3 Amp
主軸冷卻機 7.2 Amp/3HP
各滑道自動潤滑 150 W
切削冷卻馬達 0.5 HP
總耗電量 (最大)40 KVA45 KVA45 KVA
水箱容量 250 liter
裝箱尺寸 (長x寬x高)3200 x 2140 x 2550 mm / 870 x 700 x 1560 mm
總淨重 6040 kg
總毛重 6935 kg
