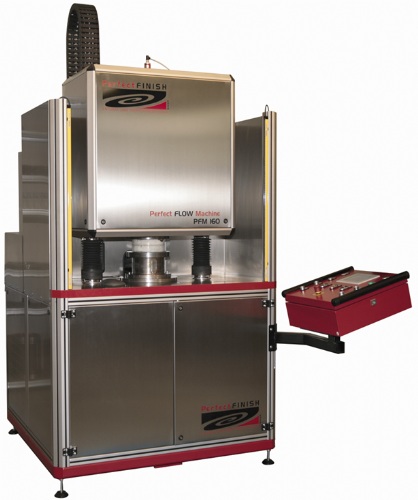

德國磨粒流流體動力研磨系統
產品型號：PFM Vario
產品特色
*型材及模具設計越來越精細複雜,模具工作帶一般已不能用人手作精細及一致的拋光品質。 *面對專業修模技工不斷缺乏及工資快速上漲。 *對於擠出4、6 或 8支型材的多孔模具,是人手不能拋光至統一規格。 *客戶對擠壓廠成品品質的要求越來越高。 Perfect FINISH PFM vario ® Abrasive Flow Machine (AFM) 擠壓模具(磨粒流體動力研磨)系統 ? 擠壓生產企業及模具製造廠的基本配套設備 Perfect FINISH PFM vario ®技朮可應用在經EDM線切割工序後之新制模具,及使用後再修整的擠壓模具進行拋光。 近年來歐美先進模具製造廠及擠壓企業已廣泛使用PFM vario ®磨粒流體動力研磨系統,並已獲得高度評價及肯定。 *模具工作帶周邊半徑圓角位置,對擠壓型材的表面粗糙度有著關鍵影響, PFM vario ®磨粒流體動力研磨系統令接觸半徑獲得極細緻修整,使擠壓型材表面光潔度也得到極大改善。 *擠壓模具研磨拋光的品質保證,可用於平面及分流模具,特別適合多孔模具。 *研磨料之流動方式與擠壓材料的方向一致,使擠出之型材外形及表面均獲得固定一致之效果。 *無與倫比一致的工作帶精度,不會擴大工作帶尺寸,達至完美的研磨拋光效果。 *節省時間,平均拋光每套模具只需2至3分鐘。*增加利潤—增加擠壓產能15%。*減低成本—減少卸模次數, 減少備用模具數量20%及節省生產工時。
產品規格
PFM Vario® 標準設備汽缸的尺寸由 100 - 250 mmØ,
特製擴展夾具可加工至外徑最大 650mmØ 的工件。
PFM Vario®磨粒流體動力研磨拋光技朮,能提高表面光潔度及成品品質。
高品質的手工拋光後表面粗糙度…0.70微米(無固定半徑)
PFM Vario®拋光後表面粗糙度…0.09微米(周邊半徑0.02~0.15mm)
從以上資料可以看出表面粗糙度得到極大改善(從0.70改善至0.09微米Ra)。
同時更可杜絕錐形孔或突起之請況於工件表面出現。
