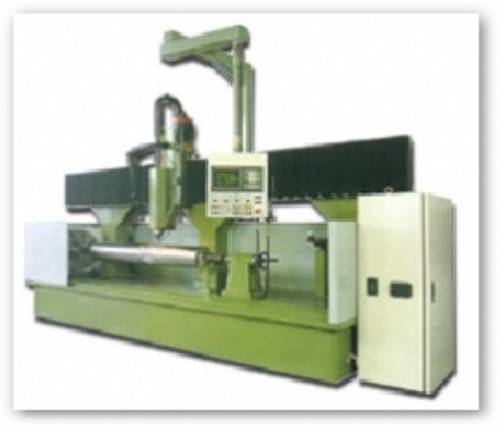

CNC 滾輪雕刻機
產品型號：ROLLER
產品特色
大型滾輪軸面上凹凸圖案與字體雕刻。
高鋼性機體結構，以承載高速、高精密加工。
多功能 CAD/CAM 軟體可配合掃瞄器、數位板，並可以多軸同時加工。
標準配備
半罩式護罩、切削油裝置、自動潤滑系統、 電控箱熱交換機、RS232傳輸線、主軸冷卻機、 筒夾、工作燈、工具箱組。
選購配備
特殊高速主軸、自動刀長補償、空壓冷凍乾燥機。
產品規格
工 作 行 程
X 軸行程 3000 mm
Z 軸行程 400 mm
工作最大直徑 φ600mm
旋轉軸中心高 320 mm
主軸至工作台 400 mm
主 軸 規 格
主軸馬達 High-Frequency Motor
主軸馬力 5.5KW
主軸錐度 ER-20 / ISO-25
主軸轉速範圍 5000~30000 rpm
切削速度範圍 1 - 6000 mm
刀具筒夾 ER-20
ATC 自動換刀 Option
行 程 規 格
X.Y.Z.驅動馬達 2.8 KW
快速移動（X.Y） 15000 mm/min
快速移動（Z） 8000 mm/min
定位精度 ±0.005 / 1000 mm
重複定位精度 ±0.002 / 500 mm
所 需 設 備
使用電壓 220/380 V
空壓設備 6 KG/cm2, 500 L/min
機械重量 5000 kg
機械尺寸 4800 ×1600 ×2500 mm
包裝材積 4950 ×1700 ×2600 mm
