• 等速萬向節鍾形殼球道研磨專用機



放大圖片

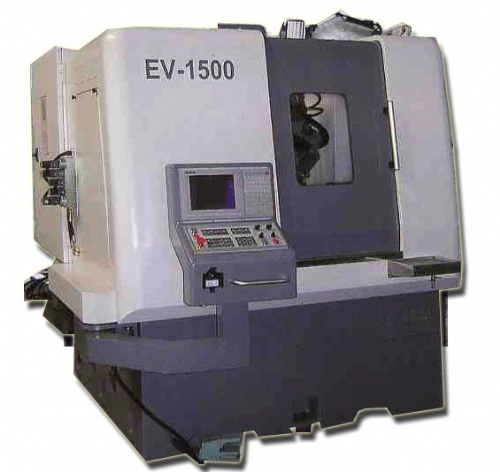

等速萬向節鍾形殼球道研磨專用機

產品型號：EV-1500

產品分類：工具機產業機械 / 單能機及專用機 / 專用機，金屬切削

立即線上詢問

產品特色

EV-1500
等速萬向節鍾形殼球道研磨專用機
．主要配置
　12kw內藏式主軸，最高轉速42000rpm。
　四軸(X/Y/Z/C旋轉軸)伺服電機驅動。
　CNC控制器系統SYNTEC PC Based。
　200型高精度油壓齒盤式分度盤。
　氣動主軸鑽石滾輪修銳砂輪。
　切削液水箱標準配備：磁鐵過濾機、冷凍機、袋濾機、高壓泵等。
　外型尺寸：3000x3500x2500mm。
　機械重量：6500KG。
．加工範圍
　工件外徑最大φ115mm、最小φ60mm。
　球道內徑(PCD)最大φ90mm、最小φ45mm。
　鋼球直徑最大φ7/8"(22.22mm)、最小φ1/2"(12.7mm)。
　工件長度最大250mm、最小60mm。
．加工精度
　同一工件六球道直徑(PCD)誤差<0.01mm。
　六分度分度差<2'30"。
　球道與基準外圓的同軸度<0.02mm。
　球道中心公差<0.02mm。
　表面粗糙度　加工時間50秒/件。
