產品規格

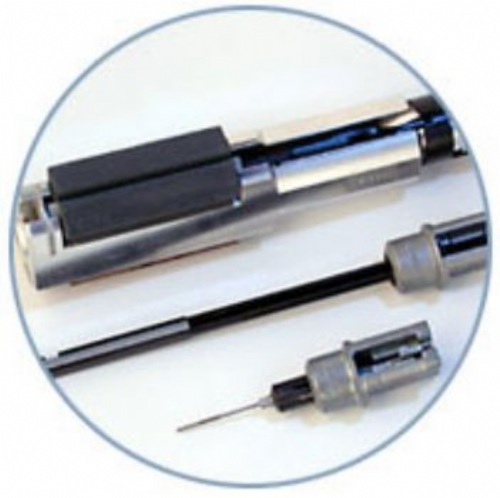

Sunnen之搪磨刀具適用於多種孔型，包括通孔（長、短）、通孔附鍵槽、通孔中凹槽及盲孔等四大類，加工孔徑範圍從1.52mm到152.4mm，可依照孔型、孔徑與工件長度來選擇適當之刀具型號。


通孔（短）：內徑為14mm，工件長40mm，依尺寸可選擇出型號為K16。
通孔（長）：內徑仍是14mm，工件長為100mm，則型號為BL16。
通孔附鍵槽：內徑同樣為14mm，工件長40mm，與通孔尺寸同但因為是附鍵槽的工件，所以選擇型號為Y16。
通孔中凹槽：內徑14mm，工件長40mm，依尺寸選擇型號為K16或BL16、L16。
※若磨石及導塊未達兩搪磨段中心距離的兩倍時，需除去磨石中間段之部份長度。
盲孔：內徑為27mm，工件長100mm，依尺寸則選擇型號為P28。
但由於為盲孔則需將推桿及磨石更換為R28之型號，其餘不變，若為通孔則仍為P28。
以上僅為概述舉例，實際選擇時仍須參照尺寸與型式選擇適當之刀具，待選好刀具型式後再依型號及加工需求選取適當之磨石搭配。
