產品型號:CF-100
產品分類:自動化設備/產業機械 / 機械用自動控制電路設計及安裝 / 機械用自動控制電路設計及安裝
產品特色
本公司主要銷售PCB修補設備/耗材;產品包括:補線機/燒斷器/刷鍍機/錫銅線/銅膏/三角標籤紙/光學顯微鏡/品保切片設備/冷鑲滿壓克力/拋光粉/電鍍整流機/電鍍設備/化學銅量測器/
印製電路板生產輔助設備
企業簡介
AUTOPROCESS目標是開發階PCB製程設備, 提高生產力.
產品
1. 印刷電線電路板自動電鍍及前處理生產線.
A. GT181 龍門輸送機電鍍生產線
B. MINI-G 單臂輸送機全封式前後處理生產線
C. ST100 單臂輸送機開放式前後處理生產線
2. 自動電鍍及前處理生產線配套設備
A. 高頻逆變流(開關式) 電鍍電源50A-1500A 輸出電流
B. 多通道集中皕襯t統, 具RS232 通訊口與自動電鍍線集中監察系統連線能力
C. 自動電鍍線集中監察系統(Central Data Monitor System)
D. 電鍍用PP/SUS 過濾機
E. PC 輔助自動電鍍線時程表編制軟件
3. 印刷電線電路板修理設備與耗材
A. CF100 系列斷路補線機
B. 修補印製電路板斷路用無氧銅鍍錫/鍍金扁平線0.001”x0.0023”~ 0.003”x0.020”
C. 修補印製電路板斷路用Kovar 鍍金扁銅線0.001”x0.003” ~ 0.003”x0.020”
D. CF200 系列微短路熔斷機
4. 印刷電線電路板輔助檢測設備
A. 印刷電線電路板輔助檢測設備
B. 比色型銅離子自動添加器
C. 2 通道電鍍電量計及光亮劑自動添加器
產品規格
本公司主要銷售PCB修補設備/耗材;產品包括:補線機/燒斷器/刷鍍機/錫銅線/銅膏/三角標籤貼紙/測厚機/電鍍整流機/電鍍設備/化學銅量測器/

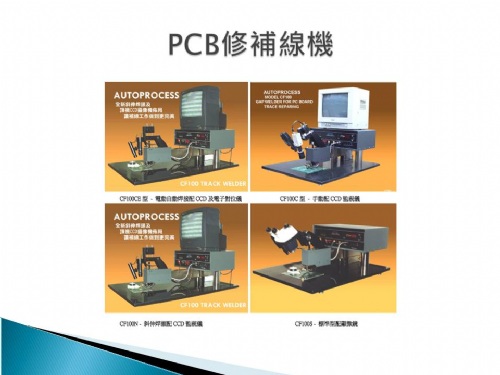

AUTOPROCESS CF100 型電路板斷路補線機
CF100CE 型- 電動自動焊接配CCD 及電子對位儀CF100C 型- 手動配CCD 監視儀
CF100N - 斜伸焊頭配CCD 監視儀CF100S - 標準型配顯微鏡
本機行銷印刷電路板行業17年. 採用電子恆壓任選光學輔助件
直流脈沖電源, 自動對工作環境差異進行補償. 顯微鏡各式60度定焦雙目鏡
用0.004"無氧銅線材, 焊接效果亦異常穩定. 各式60度變焦雙目鏡
基本技術規格CCD監視系統NTSC /PAL 彩式攝像儀
工作檯尺寸24"X36" 14"彩色監視屏
最大工件尺寸24"(600mm) 電子對位儀
工作檯材質花崗岩60X鏡頭
焊接壓力1-10 lb (.4-5kg) 可供選擇型號
焊頭沖程0.5"(13mm) CF100S 標準型- 配備OLYMPUS 或B&L顯微
電極材質鉬或銅合金鏡安裝架
焊接電壓0.2-2 V CF100C 型- 配備CCD攝像儀鏡安裝架及焦
焊接時間0-20mS 點調整裝置
最大焊接電流400 Amp CF100CE型- 可選購電動自動焊接
過載保護電子式配備CCD攝像儀鏡安裝架及焦
工位照明6V 射燈點調整裝置及電子對位儀
預選設定4 CF100N型- 可選購電動自動焊接
動力需求105-130VAC 單相或配備CCD攝像儀鏡安裝架及焦
200-240VAC單相點調整裝置及斜伸式焊頭
50/60 hz 150VA
