產品規格



Manufacturer Micro-Vu

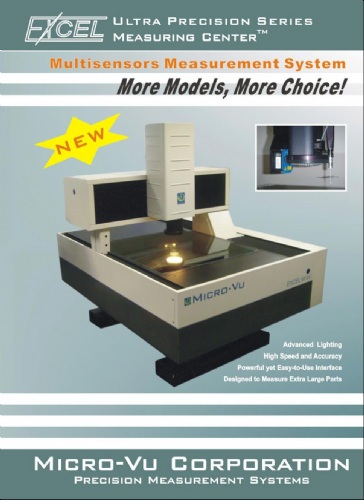

Machine New Excel 系列

基本功能：
1.非接觸三次元幾何量測系統
2.投影機比對系統
3.工具顯微鏡放大系統
4.量測圖形及影像攝取列印系統
5.數據分析及資料輸出入系統

(一)機械本體：
1.工作臺：
:花崗岩結構，量測床台全行程不懸空。具螺絲固定孔，及可調
整最佳水平玻璃支撐台。
:承載重量 100 kg(220 lb),儀器總重量910kg(2000 lb) 。
:Ｘ、Ｙ、Ｚ三軸配備ＤＣ伺服馬達驅動。
:Ｘ、Ｙ、Ｚ三軸配備光學尺,解析度0.5*m。
:Ｘ、Ｙ軸移動速度：1000mm/S²,Ｚ軸移動速度：500mm/S²。
:三軸搖桿控制,最小移動間距0.25*m。
:線性滾柱滑軌，精密滾珠傳動軸承。
:量測範圍：(650x650x160mm)Excel651UM/UC (650x650x250mmExcel652UM/UC (650x650x400mm) for Excel654UM/UC

。
玻璃固定治具,固定及壓平軟性工件(選購配件) 。

2.攝影機：
:彩色(Excel UC)或黑白(Excel UM)
:７６８×４９４ PIXEL ARRAY。
:自動黑白或彩色對比。

3.光學系統：
:12X Zoom Lens 系統倍率自動放大縮小
:放大倍率 16X至 200X
:二倍鏡頭 33X 至 400X
Image size(0.99x0.70~10.53x7.49mm)
1/10 Sub Pixel精度

4.光源系統：三種不同光源可由程式設定控制。
:LED 輪廓光
:LED 同軸光
:LED 表面光，可前、後、左、右,2圈或5圈八方向調整,光投射角度
27~75˚

(三)軟體：1. Windows XP Vision 2.0 32BIT操作系統
2.校正軟體：量測視窗、量測床台、床台精度
3.量測工具：*十字線*方形*長方形*八角形*圓形 *同心圓*橢圓*圓弧
*頂點、最高點、端點*自動對焦*倍率選擇*３種光源
獨立及方向選擇*量測點方向選擇
4.量測軟體：*點*線*圓*距離*角度*中點*交點*平面*橢圓*圓弧
*連續曲線*槽形孔*備註等
以上均可顯示*X、Y、Z座標*公差*真圓度*真直度 *位置度
5.構圖軟體：*點*線*圓*寬度*高度*交點*中點*原點設定*座標面設定
*座標轉移*COPY*重覆量測*自動量測*量測圖形列印
6.幾合公差：*基本公差*正位度*最大正位度*最小正位度*真圓度*真直度
*平行度*角度*同心度*平面度*垂直度
7.操作方式：*搖桿*螢幕四種位移方式
8.影像儲存、列印軟體
9. 程式編輯、修改、插入、消除、儲存、重覆量測
10.CAD 輸出入軟體,Export 輸出格式設定
11. SPC統計分析軟體

(四)讀值：Ｘ、Ｙ、Ｚ軸讀值： 0.1 *m
