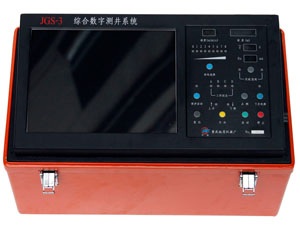

well logging JGS-3 Integrated Digital Logging System

Applications and Feature

Integration of Acquisition Host Machine, Winch Controller and Industrial Personal Computer (IPC) Large Screen LED Display

For upward logging, also for downward logging

Can receive digital / analog / pulse signal

Winch automatically stops upon reaching the logging termination depth

Automatic sampling as per depth interval, sampling interval arbitrarily

Indoor simulation logging, repeatability observation of instruments and probes

Integration of depth control system and data acquisition system

Digital real-time display of frequency, voltage for supply voltage

Real-time display of working voltage, working current for downhole probe

Membrane panel, attractive and durable

Power Supply Current: 8 Stalls Optional

Small-sized, Light in weight

Technical Specifications

12bit A/D Conversion, Program-Controlled Magnification K=0.5~128

Counting Channel: f≤500KHz

Digital Signal Transmission Frequency: 9600bit/s

Activation Rate Power-off Delay: 1~9999msOptional

Depth Measurement Error: ≤0.4‰

Logging Speed: 0.5~30m/min Adjustable (The speed is relative tosampling interval)

Power Consumption: ＜1.5kW

Volume: 480×280×230mm, Weight: ＜10Kg

Analog Signal Input Range: ≤±10V

Electrical Logging Power Supply Current: 1mA~500mAOptional,Resistivity Power Supply Cycle: 400ms

Activation Rate Power Supply Time: 1~99sOptional

Activation Rate Sampling Interval: 1~9999msOptional

Depth Display Range: 0~9999.99m

Working Temperature Range: -10℃~ +50℃

Working Power Supply: AC220V±10% 50Hz ±5%

Continuous Working Time: ≤24 h
