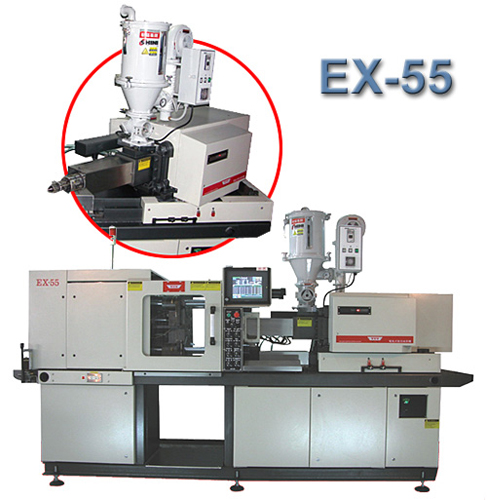

電氣式射出成型機
產品型號：EX-55
產品分類：塑橡膠產業機械 / 塑膠機械 / 電氣式射出成型機
產品特色
精密穩定快速成形實現高科技電子技術與機械的整合
(1) 超越的性能
◆ 全部鑄件都經過正常化熱處理
◆ 強壯的曲肘高剛性的鎖模力
◆ 高應答的射出
◆ 高速的脫模
(2) 充實的裝備
◆ 射出壓縮成形機能
◆ 頂針壓縮成形機能
◆ 潤滑油脂自動供給系統
◆ AC110V供電插座
(3) 容易的操作性
◆ 大型10.4英吋的彩色觸控液晶畫面
◆ 清楚的圖示與設定機能
◆ 一行程的監視機能
◆ 全部採用高級堅固安全的選擇開關操作方式
◆ 與油壓機共通的操作方式
(4) 獨創的機能
◆ 公母模X型的T型溝槽，方便固定各種尺寸的模具
◆ 可輕易調整的射座迴轉機構
◆ 有照明光線的視窗可目視射出與計量的狀態
(5) 省能源低成本的實現
◆ 鎖模、射出、計量、脫模、裝配AC伺服馬達，從而達到比同級油壓機省電25%~60%
◆ 不使用作動油，比同級油壓節省冷卻水70%
(6) 穩定的射出性能
◆ 射出採用閉迴路回授功能，良率高
◆ 保壓切換點精度0.01mm
◆ 射速穩定，快速可達250mm/s
◆ 保壓壓力精度可達0.2%以下
(7) 正在開發的機型
◆ EX-15
◆ EX-35
產品規格
型 號
EX-55
螺桿樣式
A (OP) B C
螺桿直徑 (mm)
20 25 28
螺桿行程 (mm)
80 99.99 99.99
理論射出容積 (cm3)
25 49 62
射出重量 (PS)(g)
23 45 56
最大射出壓力 (kgf/cm2)
2460 1970 1570
最大射出保壓 (kgf/cm2)
2090 1675 1335
射出率 (cm3/s)
78 122 154
射出速度 (mm/s)
250
可塑化能力 (kg/h)
16 23 35
螺桿迴轉速度 (rpm)
375
射嘴頂緊壓力 (kgf)
1600
料管的溫度控制
Nozzle x 1 / Cylinder x 3 (PID)
加熱器電力 (kw)
4.3 4.9 4.9
料斗容量 (kg)
25
機構
曲肘式
鎖模力 (t)
55
開模行程 (mm)
240
使用模具厚度 (mm)
150~320
最大開模距離 (mm)
560
拉桿間距 (HxV)(mm)
320 x 320
模板尺寸 (HxV)(mm)
480 x 480
最小使用模具尺寸 (HxV)(mm)
215 x 215
頂出樣式
5 點
頂出力 (kgf)
2000
頂出行程 (mm)
80
機械尺寸 (LxWxH)(m)
3.47 x 1.05 x 1.61
機械重量 (t)
3
