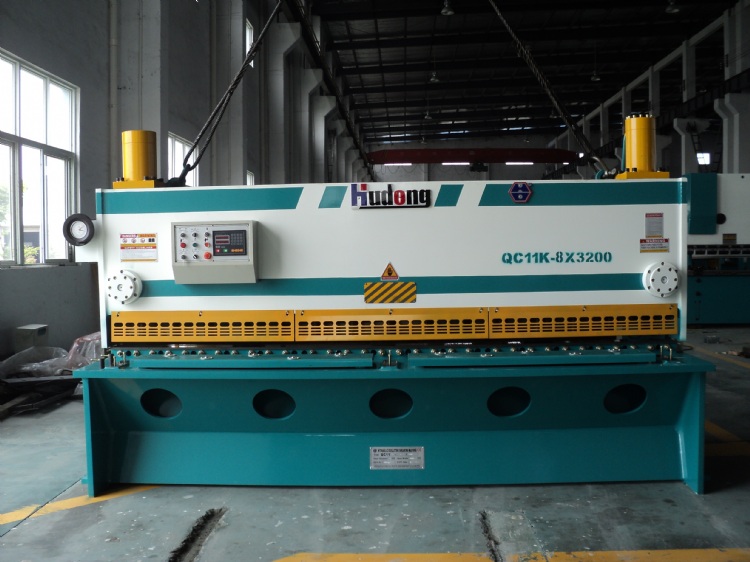

液压闸式剪板机
產品型號：QC11Y-8X3200
產品特色
1. 机架采用全钢焊接结构，有足够的强度及刚性，并通过高频振动消除内应力，保证机身的整体精度。具有良好的刚性，两缸固定于左右立柱（墙板）上
2. 刀架为钢板焊接箱式结构，具有良好的刚性，高频振动消除内应力，它通过间隙调整装置中的后支点为中心，可实现快速调节刃口间隙。采用三点支承滚动夹紧导轨，在左右油缸的驱动下作上下闸式运动而完成剪切。
3. 液压闸式结构，上刀架回程装置，采用蓄能器式，回程速度快。采用三点支承滚动夹紧导轨，精度保持性好，刀架运行平稳，且可实现快速调节刃口间隙。
4. 串联油缸结构，同步性能好，且剪切角能调整，剪切质量高。
5．刀架行程可无级调节，以提高生产效率。
6．上刀架采用内倾结构，便于落料，提高了制件的精度。
7．矩形刀片，四个刃口均可使用，使用寿命长。
產品規格
|
序号 |
项目 |
单位 |
参数值 |
|
1 |
可剪板厚 |
mm |
8 |
|
2 |
最大可剪板宽 |
mm |
3200 |
|
3 |
行程次数 |
次/min |
8~10 |
|
4 |
后挡料行程 |
mm |
800 |
|
5 |
剪切角度 |
° |
0.5-2 |
|
6 |
工作台高度 |
mm |
750 |
|
7 |
喉口深度 |
mm |
100 |
|
8 |
主电机功率 |
KW |
11 |
|
9 |
外形尺寸（L x W x H） |
mm |
3900x1650x2150 |
|
10 |
机器重量 |
kg |
7500 |
