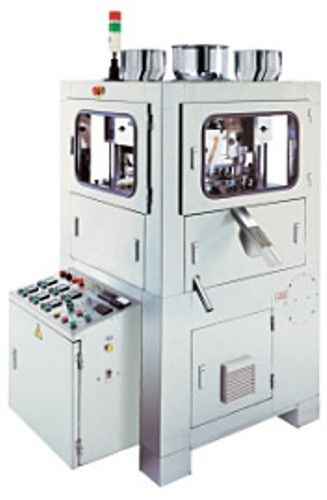

叁層錠、叁出口高速打錠機
產品型號：TCS-HRT31BD3-SS TCS-HRT39BD3-SS TCS-HRT47BD3-SS
產品分類：包裝印刷暨食品及製藥機械 / 食品及製藥機械 / 打片機
產品特色
功能:
•為製造高產量、高硬度、高精密之單層錠、雙層錠、三層錠機種。
•適用於食品、藥劑、化工等錠劑。
特點:
•錠劑硬度、厚度和重量調整，採用電控數字顯示表、按鍵調整裝置。
•為生產單層、雙層、叁層錠多功能用途，一機三用機種。
•具有三組壓輪為大直徑壓輪設計，三組壓輪壓力一樣大皆為
10,000KGS，可穩定錠劑硬度。
•打錠作業區與運轉齒輪為分離式，可降低噪音。
•具大容量進料筒和新型三段進料設計，易分離組裝。
•可搭配選購定量進料，強迫送料裝置，易組裝拆卸。
•容易操作與清潔。符合PIC/S GMP標準。
特點說明 :
預壓、主壓及重量調整
•採用人性化電子數字儀表精確顯示，按鍵式省力調整設計。
•方便錠劑生產作業數據確實控制與品管確效紀錄。
•在相同粉末顆粒大小及相同作業要求下，可輸入所紀錄數據，節省打錠調整時效。
•由具有剎車馬達傳動，配合機械式穩壓裝置，有效增加生產錠片硬
度穩定性。
電控調整設備
•搭配無段變速機裝置，可配合粉末性質來調整打錠速度。
•本機設有藥錠計數器、機器運轉計時器和電器安全裝置。
分離式傳動結構
•打錠作業區與運轉齒輪為分離式，直接由主軸傳動迴轉盤，可降低噪音。
•齒輪油箱內主軸蝸輪齒，經表面硬化研磨和合金銅蝸輪齒相結合，可減少噪音、增加壽命。
模具安全設施
•迴轉盤經過表面硬鉻處理。
•每個模孔直徑大小皆一致，並適用於圓型及特殊型錠片成形模具。
•上沖模裝置最新型燈籠套，下沖模裝置防油圈。防止錠劑受油漬污染。
•上沖模夾模有自動停機安全裝置；下沖模換模護蓋裝置有安全感應器。
軌道裝置
•所有和上、下模接觸之軌道全部採用特殊鋼材料製成。
•設有自動充油裝置，使下部層軌道能夠自動充油潤滑，以利下模運作。
進料設計
•具大容量進料筒和新型三段分離式下料設計，易分離組裝。
•可搭配選購強迫送料裝置，其由變速馬達傳動，易組裝拆卸。
容易操作與清潔
•具有容易操作的電器控制面板。
•各項面板、軌道與模具，皆容易拆卸清潔。
•符合PIC/S GMP標準。
高速打錠機選購品:
•氣動式架橋破壞裝置
•粉末定量供給裝置
•觸控螢幕+PLC裝置
•錠劑除粉機 TCS-I-SS
•各式模具規格尺寸訂製
產品規格
|
型號 / 規格 |
HRT31BD3-SS |
HRT39BD3-SS |
HRT47BD3-SS |
|
錠劑類型 |
單 層 錠 |
||
|
機械模孔數 |
31 |
39 |
47 |
|
模具形式(type) |
D |
D,B |
BB |
|
製品最大直徑 |
25mm |
16mm, 19mm (caplet) |
13mm |
|
粉末充填深度 |
2 ~ 19 mm, 2 ~ 17 mm |
||
|
單層錠、叁出口(錠/時) |
60,000 ~ 210,000 |
75,000 ~ 264,000 |
93,000 ~ 321,000 |
|
雙層錠、單出口(錠/時) |
20,000 ~ 70,000 |
25,000 ~ 88,000 |
31,000 ~ 107,000 |
|
叁層錠、單出口(錠/時) |
20,000 ~ 70,000 |
25,000 ~ 88,000 |
31,000 ~ 107,000 |
|
迴轉盤每分鐘轉速 |
11 ~ 38 RPM |
||
|
最大主壓力 |
10,000 KGS |
||
|
最大預壓力 |
10,000 KGS |
||
|
上下模全長 |
133.35mm, 133.6mm |
||
|
上下模直徑 |
25.4mm |
25.4mm, 19mm |
19mm |
|
中模厚度 |
23.81mm |
23.81mm , 22.22mm |
22.22mm |
|
中模直徑 |
38.1mm |
30.16mm |
24mm |
|
動 力 |
3HP 6 pole |
||
|
機械尺寸 |
990×1,280×1,770 mm |
||
|
包裝尺寸 |
1,250×1,500×2,200 mm |
||
|
機械總重 |
3,300 KG |
||
以上數據僅供參考，製造商可視需要更改規格。
※ 模具尺寸可配合採購廠商訂購尺寸。
