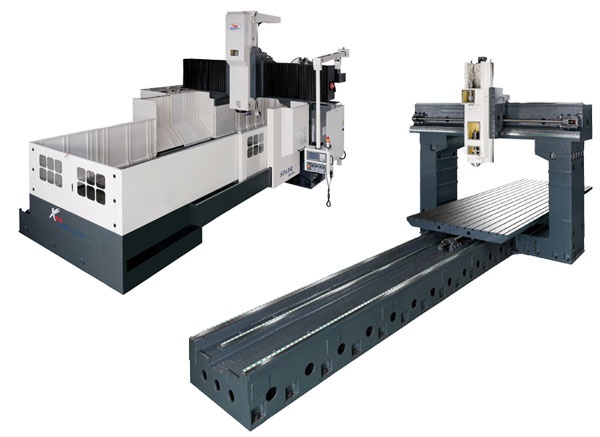

龍門型綜合加工機
產品型號：BMC-6233
產品分類：工具機產業機械 / 綜合加工機 / 龍門型立式綜合加工機
產品特色
底座採用箱型結設計,再經大型肋骨強化,確保長期不變形。
超大底座可耐重負載。重切削加工時無震動問題。
本機之主要結構採用米漢納鑄鐵製成,配合特殊設計的肋骨強化。結構體經回火處理及應力消除,確保最佳結構穩定性。
整體機械結構採用PRO-E及CAD分析設計,保證擁有優異的機械。
階梯式橫樑結構,提供主軸頭更穩固的支撐效果。
穩重的底座搭配大工作台設計,對於重負載展現獨特的穩定性。
立柱結構穩重,接合面寬闊。
X,Y軸為線軌。
Z軸為硬軌。(線軌可選配)
高精度線軌預壓處理, 具低摩擦係數, 低黏滯,移動靈敏,展現最佳動態移動精度。
產品規格
|
機型
|
BMC-6233
|
|
|
行程 |
X,Y,Z軸
|
6,200x3,600x920 (1,100) mm
|
|
主軸鼻端至工作台
|
200~1,120 mm (200~1,300)
|
|
|
主軸中心至立柱距離
|
475 mm
|
|
|
門寬
|
3,250 mm
|
|
|
工作台 |
工作台面積
|
6,200x2,700 mm
|
|
工作台最大荷重
|
24,000 kg
|
|
|
T型槽(寬*槽數*間距)
|
14x22x200 mm
|
|
|
主軸 |
刀具錐度 (optional)
|
BT-50
|
|
轉速
|
50~6,000 rpm
|
|
|
主軸馬力
|
26 kw
|
|
|
軸向馬達馬力
|
9/7/7 kw
|
|
|
進給速度 |
X,Y,Z軸快送
|
8/10/12 m/min
|
|
最大切削進給速度
|
1-8,000 mm/min
|
|
|
刀庫 |
刀庫容量
|
32 (OPT. 40/60)
|
|
刀具型式 (optional)
|
BT-50
|
|
|
最大刀具直徑
|
127 mm
|
|
|
最大刀具重量
|
15kg
|
|
|
最大刀具長度
|
300 mm
|
|
|
刀對刀(換刀時間)
|
8 秒
|
|
|
重量尺寸 |
機械重量
|
58,000 kg
|
|
耗電量(KVA)
|
50KVA
|
|
|
佔地面積(長*寬*高)
|
14,470X6,140X4,600mm
|
|
|
所需氣壓
|
6 kg / cm²以上
|
|
|
裝櫃台數(建議)
|
另通知
|
|
