立式加工中心機

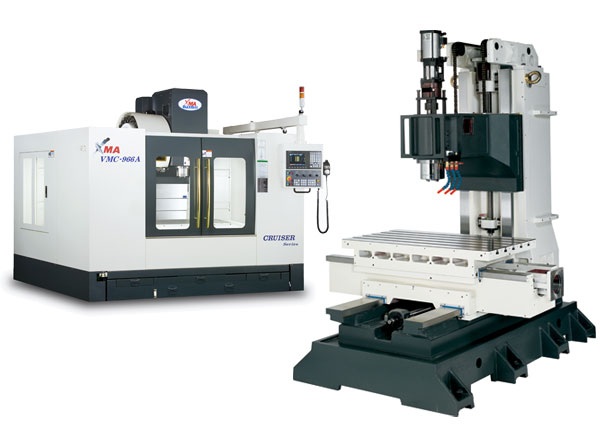

產品型號：VMC-966/966A
產品特色
金字塔黃金比例結構設計。主鑄件採用肋骨強化，對各種加工情況，都擁有最佳精度。
卓越顯著的機械結構，除了延長機械使用壽命，熱效應穩定，並且提昇吸震能力。
三軸滾珠螺桿裝配時，採用循圓測試儀及鐳射裝置檢驗及調整參數，以確保最佳的機械精度。
X,Y,Z軸全部為高剛性箱型硬軌。所有硬軌滑道均經硬化處理，精密研磨。表面貼附進口Turcite-B耐磨片，低摩擦力，經久耐用特性。滑道接觸面精雕細琢，精度優異特久。
最佳化機械結構設計。主鑄件包括底座、立柱及鞍座等，均採用高級合金鑄鐵。材質組織穩定，變形量少，確保加工精度，硬軌滑道摩擦係數低。
產品規格
|
Model
|
VMC-966 / 966A
|
|
|
行程
|
X,Y,Z軸
|
900 x 650 x 600 mm
|
|
主軸鼻端至工作台
|
120~720 mm
|
|
|
主軸中心至立柱距離
|
701 mm
|
|
|
工作台
|
工作台面積
|
1,100 x 650 mm
|
|
工作台最大荷重
|
1,000 kg
|
|
|
T型槽(寬*槽數*間距)
|
5 x 18 mm x 100 mm
|
|
|
主軸
|
刀具錐度 (optional)
|
BT-40
|
|
轉速
|
8,000 rpm
|
|
|
傳動方式
|
皮帶式傳動
|
|
|
培林潤滑方式
|
油脂
|
|
|
冷卻系統
|
油冷式
|
|
|
主軸馬力
|
11 kw (15HP)
|
|
|
軸向馬達馬力
|
2 kw (2.7 HP)
|
|
|
進給速度
|
X,Y,Z軸快送
|
18 / 18 / 16 m/min
|
|
最大切削進給速度
|
10 m/min
|
|
|
刀庫
|
刀庫容量
|
16刀(斗笠式)/24刀(刀臂式)
|
|
刀具型式 (optional)
|
BT- 40 (CAT- 40)
|
|
|
最大刀具直徑
|
100 mm / 80 mm
|
|
|
最大刀具重量
|
7 kg
|
|
|
最大刀具長度
|
300 mm / 250 mm
|
|
|
平均換刀時間
(斗笠式/刀臂式) |
刀對刀
|
7 秒 / 3 秒
|
|
點對點(Z軸50%)
|
11 秒 / 7 秒
|
|
|
所需氣壓
|
6 kg / c㎡ 以上
|
|
|
精度
|
定位精度
|
±0.005 mm/300 mm
|
|
重覆精度
|
±0.003 mm
|
|
|
重量尺寸
|
機械重量(淨重/毛重)
|
約 5,600 kg (5,800kg)
約 6,000 kg (6,200kg) |
|
耗電量(KVA)
|
15 KVA
|
|
|
佔地面積(長*寬*高)
|
2,600 x 2,600 x 2,700 mm
|
|
|
裝櫃台數(建議)
|
1 x 40'高櫃 (3 台)
|
|
