光譜響應/量子效率量測系統
產品型號:LSQE-R
產品分類:自動化設備/產業機械 / 檢測設備 / 檢測、量測設備及其另件
產品特色
● 配置參考偵測器,可校正、量測光譜響應 / 量子效率
● 配置Czerny-Turner多光柵單光儀,低雜散光<10-5,高重覆及穩定度,提供高純度的單
色光
● 內置AM1.5G光譜,,客戶也可自行輸入,並計算全光譜短路電流密度
● 配置低信號噪聲的高分辨率測量儀擷取訊號,無需操作鎖相放大器做繁雜的設定,即可提
供準確並穩定的量測結果
● 含直流量測模式,模組化整合到系統,無須再拆裝任何硬體設備
● 可量測太陽能電池材料能隙,提供客戶重要材料參數
● 可配置偏壓,用於調制具有接面的結構,可以模擬不同彎曲能帶條件下
的光響應。其載子收集效率可以用正向 / 反向偏壓條件來進行評估
● 可評估載子收集率(選配)
● 可搭配溫度控制平台,研究溫度係數,並提供能隙能量及短路電流Jsc之相關參數 (選配)
● 光老化或衰減(LID) 評估研究(選配)
● 可搭配反射率量測模組,提供內部量子效率量測(選配),客戶也可自行
輸入反射率數據,計算內部量子效率
● 電流-電壓(I-V)特性曲線量測,並分析相關參數(選配)
● 可依據客戶其他應用的需求,客製化硬體擴充(選配)
產品規格

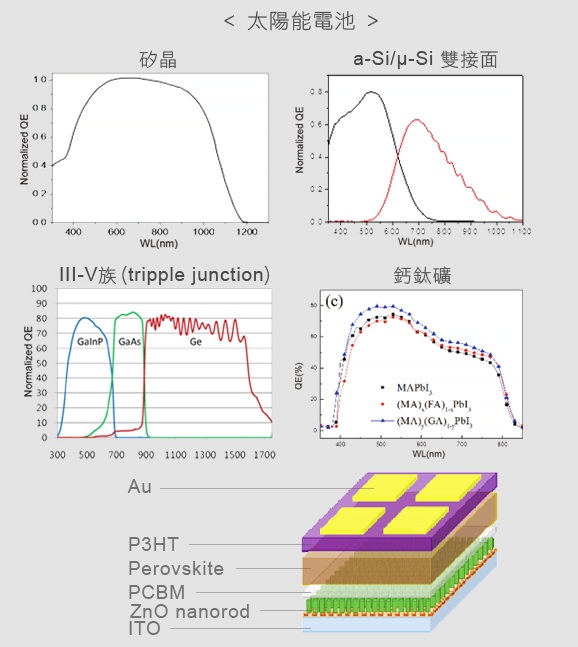

不同的光電偵測器、及從單一PN接面到多接面的太陽能電池,其皆具有不同的光譜響應,藉由光譜響應數據可用於分析能隙,光損耗,電損耗,接面品質,擴散長度,載子收集效率,溫度係數,和多接面太陽能電池的電流匹配條件,將有助於了解偵測器及太陽能電池的特性,並貢獻到製程上的改善。系統採用高效率的收光及穩定的量測模組,可提供高強度的單色光,且極佳的訊雜訊比及高分辦率的訊號擷取,達到快速及準確的量測結果。
項目 | 規格內容 |
光源系統 | (1)波長範圍:300 to 1100 nm (其他選配: 200nm~400nm, 1100nm~1400nm & 400~2000nm或更長至3000nm) (2)75W Xe燈光源;搭配高效率的集光模組 (3)光強穩定性(Optical Stability): ≤ 2.0% (4)具備燈源位置三軸微調功能 (5)含燈源使用計時器 |
單光輸出系統 | (1)光柵焦長(Focal Length): ≧110 mm (2)光柵波長覆蓋範圍: 300~1100 nm (或其他波段) (3)相對孔徑(Aperture Ratios): ≤f/3.9 (4)波長解析度: 1, 2, 5, and 10 nm(系統默認) 或其他客制 (5)掃描間隔: 0.1 -500 nm,可調 (6)波長正確度: ±0.6 nm |
光學成像系統 | (1)搭配顯微鏡模組,光斑可達~ ≤100um直徑;可調或其他客制 (2)相機解析度: ≧1600萬畫素 (3)總放大倍數: 4X-100X (4)影像解析度:≤3微米以上,也可搭配不同物鏡觀測大樣品 |
自動濾波片系統 | (1)最多可放置6片濾光片 (2)自動控制或手動控制,並具備顯示器顯示目前位置 |
光斬波器 | (1)頻率範圍4~500Hz (2)頻率解析度可達0.01Hz,穩定度<±0.05Hz |
樣品量測平台 | (1)手動樣品探針平台一組 (2)平台上最少可放置4支探針座 (3)可放置樣品尺寸: 5 mm2 ~ > 300cm2 (4)三軸微調探針座: 兩組,三軸解析2 µm三軸最大行程12 mm (5)探針座: 磁吸式及絕緣底座 (6)鎢鋼探針一盒:探針尺寸能搭配探針座功能及200 µm鎢針頭 (7)其他樣品台或客制平台 |
校正偵測器 | Si (200~1100nm) 其他選配 : InGaAs (1000~2000nm)、Ge (900~1800nm) 或其他客制,亦可附第三方可追溯的認證 |
量測數據 採集系統 |
(1)交流模式(AC mode)或直流模式(DC mode)或交(直)流加偏壓 、偏置光採集模式(電流<20mA) (2)量測源表最小電流檔位: 2 nA (3)可自動切換電流檔位: 2 nA ~ 20mA (4)量測源表最小量測精度: 20 pA (5)量測源表最大輸出偏置電壓範圍: 正負10V (電流<20mA) (6)量測重覆精確度:對太陽光譜曲線積分之重複性在正負2%以內 (7)可量測特定照光波長與特定偏壓下的電流時間穩定性 (8) 可量測不照光下的電流電壓曲線(-10V ~ 10V ; maximum current: 20mA),可設定電壓掃描方向 (9)可量測特定單色光照光下的電流電壓曲線(-10V ~ 10V ; maximum current: 20mA),可設定電壓掃描方向 (10) 可量測順向逆向偏壓掃描範圍下的電流電壓磁滯曲線 (11)其他選配 : 可量測不具元件熱效應的亂數任意掃描電流電壓 曲線 |
量測軟體 | 1) 絕對光強校正 (2) 光譜響應/ 外部量子效率量測 (3) 自動、即時短路電流密度(Jsc)計算 (4) 單波長短路電流自動計算 (5) 外部反射率導入計算內部量子效率(IQE) (6) 太陽能電池材料能隙計算 (7) 選配:可即時觀測樣品量測影像並具儲存影像功能 (8) 具資料庫功能 (9) 資料保存格式:txt & jpg (10) 選配:照光I-V曲線量測,並計算計算太陽能電池參數,包括Voc, Isc, Jsc, Vmax, Imax, Pmax, Fill Factor (FF), Efficiency, Rs, Rsh。不照光的I-V曲線,可以提供關於能隙介面品質的飽和電流(J0)和理想因子(n) |
屏蔽暗箱 | (1)具開啟式活動門 (2)具電磁屏蔽功能 |
光偏壓源 (選配) |
(1)頻率範圍4~500Hz (2)頻率解析度可達0.01Hz,穩定度<±0.05Hz |
其他選配 | (1)內部量子效率量測模組 (2)白光、LED或其他偏置光功能 (3)XY自動掃描平台 |
