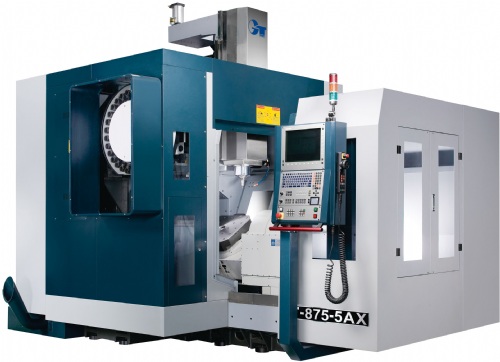

新虎將五軸高速加工中心機
產品型號:GT-875-5AX
產品分類:工具機產業機械 / 綜合加工機 / CNC五軸切削中心機
產品特色
機體紮實!結構高剛性!
新虎將GT-875-5AX 之機體為T型架構設計,展現非凡的結構剛性。機體與底座同寬,工作台獨立於底座之上,提供全行程支撐。具有高速、穩定、高精密特性,是精密模具加工的致勝利器。
高級鑄件,多重處理
GT-875-5AX 之結構體完全採用高級鑄鐵製成,經應力消除與時效處理,即使機器使用多年,機體仍無變形問題。
三軸滾柱型線軌
X/ Y/ Z軸滑道完全配置精密滾柱型線性滑軌,具有高負荷能力、高剛性、使用壽命長等優點。且在高速進給時,保證最佳動態精度。
捲屑螺桿
底座兩邊各附有一組捲屑螺桿,將切屑輸送至自動屑機排出機外。
三軸切削進給:20m/min。
三軸快速進給:48m/min。
定位精度:0.004 / 300mm (裝光學尺)。
重覆精度:±0.003mm (裝光學尺)。
產品規格
型式 T15P
X, Y, Z三軸行程 830 x 720 x 500 mm
切削進給 20 m/min
快速進給 48 m/min
工作台尺寸 500 x 500 mm
工作台至地面高度 1160 mm
工作最大高度 450 mm
工作台面至主軸端面距離 15~515 mm
工作台最大荷重(平均荷重) 300 / 400 kg
主軸最高轉速 15,000 rpm
主軸型式 直結式
軸承潤滑方式 油脂
主軸冷卻 油冷
主軸錐度 BT-40
主軸馬達之功率 11 / 14.75 kw
主軸馬達之扭力 70 / 94 Nm
主軸軸承內徑 Ø70 mm
刀庫最大容量 30 tools
刀具規格 BT-40
刀具最大直徑 Ø75 mm
刀具最大長度 300 mm
刀具最大重量 7 kg
刀庫馬達 375 w
CAM BOX馬達 375 w
空壓源 7 kgf/cm2
電器箱冷氣機 960 / 1170 w
主軸冷卻機 2900w (50HZ) / 3500w (60HZ)
各滑道自動潤滑 150 w
切削冷卻馬達 750 w
沖屑液馬達 1580 w
總耗電量 55 kw
水箱容量 280 Liter
控制器 海德漢
三軸伺服馬達 8.6 kw(X) / 5.6 kw(Y) / 5.1 kw(Z)
8.6 kw(A) / 3.1 kw(C)
外觀尺寸 4410 x 3880 x 3270 mm
裝箱尺寸 4950 x 3700 x 3900 mm
機器淨重 13,400 kg
機器毛重 15,000 kg
