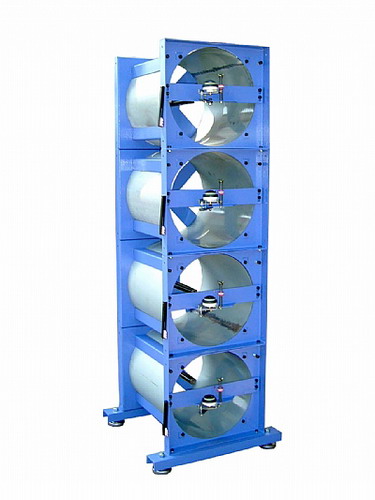

蜂巢式放線架
產品型號:N/A
產品分類:紡織染整成衣暨縫製機械 / 紡織染整機械 / 其他紡織機械
產品規格
機型:CHA-蜂巢式放線器
(含U.S.A-200g張力器)
使用說明:
一、 放置線軸:
1. 張力架提至於暫置區卡環,確認定位後,才能鬆手放置(如圖-1示意)。
2. 置好線軸(如圖-3),再把張力架擺回正常運作位置(如圖示-2)。
二、 蜂巢式放線架運作:
1. 線軸之線經張力架中心陶瓷眼(如圖示-2中-)拉出線。
2. 線出中心陶瓷眼務必經壓線組再到張力器,線由張力器線槽外緣往內緣繞一圈。
3. 線拉至線徑分隔架本座應拉至第一隔後排則依此列推,第二隔…。
三、 張力器操作:
型號:AJ-200-4張力控制器精校準張力區間為25g-200g
1. 先作消磁動作:
矞P開指撥固定螺絲( C )。
蛘N刻度輪(B)轉到最大(MAX)。
亃衕鄑里(A)。
搊N刻度輪由最大(MAX)轉至最小(MIN)。同時持續旋輪夾輪(A)即可完成消磁動作。
犌p殘磁仍未消除,請重複2,3,4,動作即可。
2. 旋轉度輪(B)至所需設定張力。(參考附表)放鬆指撥固定螺絲( C )
將線材環繞夾輪(A)圓周270以上即完成調整,呈待機狀態。
TENSION MARK
25g 2
50g 3
75g 4
100g 5
125g 6
150g 7
175g 8
200g 9
