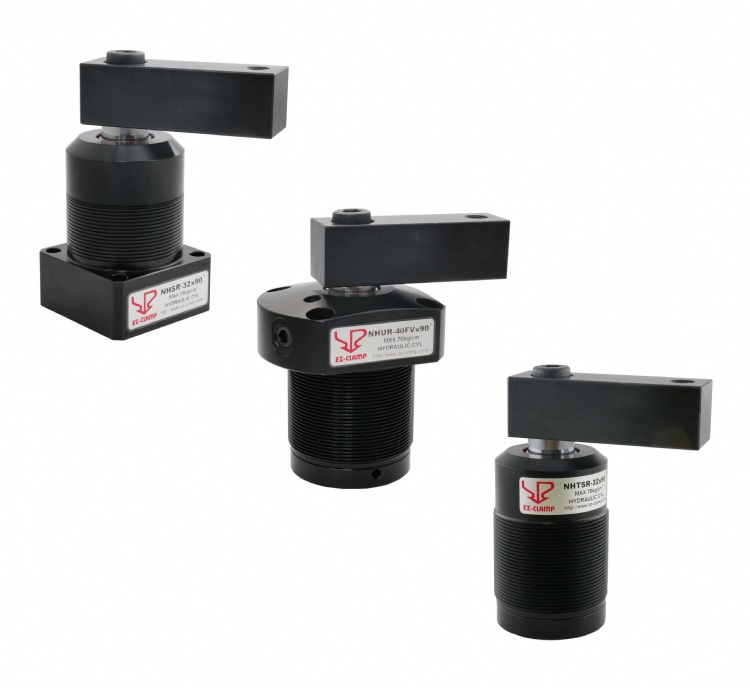

油壓轉角缸夾具 NHS/NHSD/NHTS/NHTSD/NHU/NHUD
產品型號：NH-系列
產品特色
．向左或向右旋轉後垂直下壓達到夾持目的
．為拉缸型態，可選購角度0、45、60、90度
．缸體為高級鋁合金材質，硬化處理
．壓板加長時，G值勿超過原有規格1.2倍
．入油口請加裝流量控制閥，控制轉角速度，避免慣性撞擊
．下壓夾持時，應於垂直行程內夾緊工件
．每次上下工件時，務必以氣槍清潔活塞桿處油封上的鐵屑異物，避免下次使用異物嵌入油封
產品規格
產品訂購範例
| 機種 | 旋轉方向 | - | 油缸內徑 | 進油型式 | X | 角度 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NHS* | R (右轉) | 25 | Blank (配管型) | 0° | ||||||||
| NHSD* | L (左轉) | 32 | F (油路板型) | 45° | ||||||||
| NHTS** | P (不旋轉) | 40 | V (配管調速型) | 60° | ||||||||
| NHTSD** | 50 | FV (油路調速型) | 90° | |||||||||
| NHU*** | 63 | |||||||||||
| NHUD*** |
* : NHS(D)調速型為接單生產
** : NHTS(D)僅有配管型
*** : NHU(D)皆為調速型，管板兩用
