四點控制器

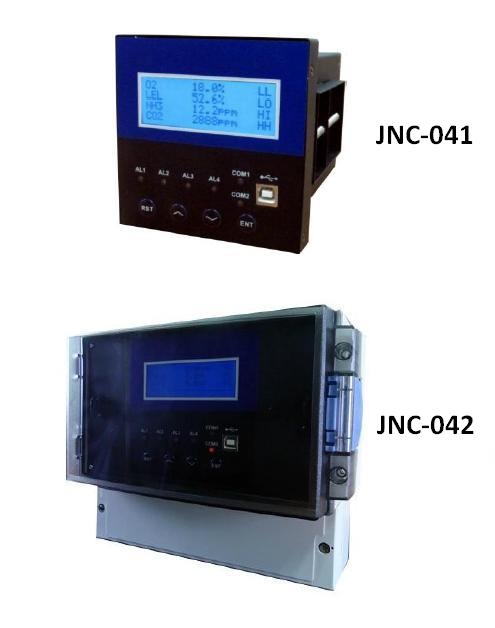

產品型號:JNC-041 / JNC-042
產品分類:自動化設備/產業機械 / 自動化設備 / 自動化控制系統
產品特色
1. 可同時接收四組4-20mA或0-5V類比訊號
2. 可自行設定頻道名稱/量測範圍/單位
3. 四組控制Relay可任意指定頻道,警報型態可選(HH/H/L/LL/Fail)
4. 控制器具有兩組共點警報(COM1:第一段警報;COM2:第二段警報,具有復歸功能)
5. 具有零點/斜率校正功能
6. 可自行設定警報遲滯時間0-255秒
7. 可自行設定控制點遲滯帶(0 ~ 10% Full Scale)
8. 可設定警報隔離(校正模式)
9. 具有警示燈、蜂鳴器測試功能
10.設定控制器參數可透過內建USB Port直接設定
11.具Modbus RTU 輸出介面(免費設定公用軟體)
12.可於螢幕上查詢10筆Event Log,資料超過10筆時,自動消除最舊的一筆資料
13.中央監控軟體進行線上監控及設定參數(選配)
14.具有四點RS-485數位輸入(選配)
銘祥產品網址:http://www.jnc-tec.com.tw/Main/List_Product.aspx?ProductType_ID=31
產品規格
|
JNC-041 (盤面型) |
JNC-042 (壁掛型) |
|
電源 |
24VDC,耗電量0.2A(200mA) |
||
環境 |
工作環境溫度 |
0℃ ~ 50℃ (32℉ ~ 122℉) |
|
儲存溫度 |
-20℃ ~ 70℃ (-4℉ ~ 158℉) |
||
警報輸出 |
控制輸出點數 |
4點,可設定五段警報(H/HH/L/LL/Fail) |
|
兩組共點警報 |
COM1:第一段警報 (Hi / Lo) |
||
COM2:第二段警報,具復歸功能(HiHi / LoLo) |
|||
繼電器接點容量 |
1 A / 125 VAC或1 A / 250 VAC |
||
通訊功能 |
通訊介面 |
RS-485 |
|
通訊協定 |
Modbus RTU |
||
訊號輸入 |
輸入點數 |
4點 (24VDC<300mA Each) |
|
輸入訊號 |
4-20 mA / 0-5V |
||
顯示幕 |
背光LCD |
20行 × 4列 |
|
LED指示燈 |
警報:AL1 / AL2 / AL3 / AL4 |
||
共點警報:COM1 / COM2 |
|||
顯示範圍 |
-99999 ∼ 999999 |
||
按鈕 |
RST |
取消鍵,並可復歸COM2警報狀態 |
|
△▽ |
選擇鍵 |
||
ENT |
確認鍵 |
||
系統說明 |
消耗功率 |
最大5W |
|
精確度 |
±0.1% 滿刻度 |
||
取樣時間 |
最快10次/秒 |
||
保固 |
1年 |
||
物理條件 |
產品尺寸(mm) |
110 × 110 × 167 (W x H x D) |
235 x 185 x 119 (W x H x D) |
盤面安裝尺寸 |
開孔92mm × 92mm |
- |
|
產品重量 |
1 Kg |
1.3Kg |
|
安裝方式 |
盤面式 |
壁掛式 |
|
外箱 |
材質 |
鐵 |
ABS |
防水防塵等級 |
- |
IP 65 |
|
認證 |
CE / FCC/ RoHS |
