電阻成型機
產品型號：RF-101
產品特色
M型: 臥式打KINK架高
C型: 臥式打扁架高

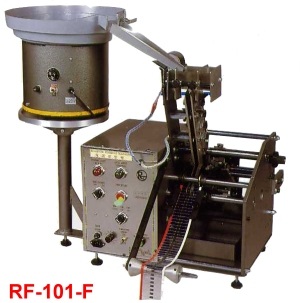

F型: 立式成型架高
● 適合電阻、二極體、電感等軸向電源件使用。
● 為一多功能適用於大量生產之生產線需求之成型加工機。
● 成型的規格可依客戶的需求而訂做模具，適用範圍大。
● 不同的規格只需要更換模具即可，提供使用上的彈性，以配合不同成型規格的需求。
產品規格
電壓: 110/220 V AC 60/50Hz
尺寸: 1050(L) x 600(W) x 650(H)
重量: 115Kgs
加工量: 110 pcs/Min
| 型號 | RF-101M | RF-101C | RF-101F | |
| A | 本體長度 | 3.8~20.0mm | ||
| B | 本體大小 | 2.3~8.0mm | ||
| C | 間距 | 1.2Min | 最小1.2mm | |
| D | 高度 | 固定 | 固定至少5(Min) | |
| E | 腳長 | 可調 | ||
| F | Punching Height | x | 2mm(固定) | x |
| S | 支持點 | 2~3mm | W+0.4~1.5mm | x |
| L | 兩腳寬度 | A+2C | 2.5的倍數 | |
| W | 線徑 |
φ0.4~φ1.3 |
φ0.8~φ1.3 |
φ0.4~φ1.5 |
M=MA+MB, C=CA+CB, F=FA+FB
RF-101M、RF101C、RF101F, 適用於帶式及散裝零件
RF-101MA、RF101CA、RF101FA, 適用於散裝零件
RF-101MB、RF101CB、RF101FB, 適用於帶式零件
