直線位移傳感器

Enlarge

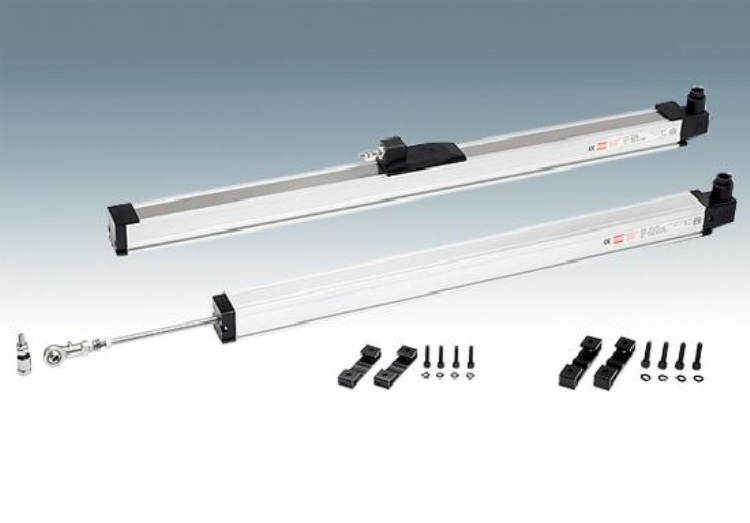

直線位移傳感器

產品型號：KTC/KTF

產品分類：工具機產業機械 / 其他 / 其他

供應商：敏程科技有限公司

攤位號碼：309

產品特色

KTC直線位移傳感器適用於量測、監測、控制等機械動作‧機械的動作視拉桿及電刷在導電碳膜基片上平穩的移動，轉換供給平穩的直流電壓輸出‧應用包括工業控制，機械處理系統，或需要不同的線性電壓轉換器(LVDT) ‧傳感器堅固耐用，抗振性強，超出理論電氣行程後無電氣信號輸出變化，安裝更簡單‧採用新型槽口設計—傳統支架式固定系統的理想替代方案‧廣泛適用於塑膠成型機、立式壓力機和其他生產設備‧
特色:
• 陽極處理鋁合金外殼
• 高導電彈性佳之貴金屬電刷
• 車用耐磨導電碳膜基板
• 改良型設計滿足各種條件下可靠測量的需求
• 不鏽鋼控制拉桿
• 固定腳架為可調
• 無限的分解
• 防護等級 IP67
• 壽命＞ 100*106次
• 行程＞ 25 x106米
• 重複精度：低於0.01mm

產品規格

KTC series

100

130

150

175

200

225

250

300

350

375

400

450

500

525

600

650

有效電氣行程 mm (A.E.)

100

130

150

177

203

226

253

302

353

378

403

455

503

531

607

653

電阻 (T.E.) ±20%

5 KΩ

6.9kΩ

獨立線性度 (A.E 範圍內）

±0.05%

機械行程 (M.T.) mm

104

135

155

181

207

231

258

307

358

384

409

460

508

536

612

658

外殼長度 (A) mm

139

164

195

215

240

266

291

317

367

418

444

469

520

571

596

672

723

解析度

無限制

重複性

0.01mm

電氣連接

DIN43650 4 針接頭

位移速度

標準 ≤ 10 m/s

防護等級

IP67

使用壽命

>25x10⁶m 行程或 100x10⁶ 次

位移力

≤ 25N

振動

5 - 2000Hz, Amax. =0.75 mm, amax. = 20 g

衝擊

50 g, 11ms

加速度

200 m/S² , max (20g)

推薦游標電流

< 1μA

最大游標電流

10mA

最大應用電壓

60V

電氣絕緣

>100MΩ @ 500V,1bar,2s

絕緣強度

< 100μA @ 500V ,50Hz, 2s,1bar

損耗

40°C 時3W, 120°C 時 0W

電阻溫度係數

-典型值： 200 ~ + 200 ppm/°C

輸出電壓的實際溫度係數

典型值： ≤ 5ppm/°C

工作溫度

-55 ~ +125 ℃

貯存溫度

-55 ~ +150 ℃

外殼材料

陽極氧化鋁尼龍 6063-T1

拉杆材料

303 不鏽鋼棒

中心間距可調式

可調安裝支架和 M4 螺絲 X 4

機電特性: 型號 750 ~ 1500

KTC series	750	800	900		1000		1250		1500
有效電氣行程 mm (A.E.)	759	803	912		1013		1263		1513
電阻 (T.E.) ±20%	5 KΩ	9 KΩ	10 KΩ				13 KΩ		16 KΩ
獨立線性度 (A.E 範圍內）	±0.05%
機械行程 (M.T.) mm	765	809		917		1019		1269	1519
外殼長度 (A) mm	825	875		977		1078		1330	1582
解析度	無限制
重複性	0.01mm
電氣連接	DIN43650 4 針接頭
位移速度	標準 ≤ 10 m/s
防護等級	IP67
使用壽命	>25x10⁶m 行程或 100x10⁶ 次
位移力	≤ 25N
振動	5 - 2000Hz, Amax. =0.75 mm, amax. = 20 g
衝擊	50 g, 11ms
加速度	200 m/S² , max (20g)
推薦游標電流	< 1μA
最大游標電流	10mA
最大應用電壓	60V
電氣絕緣	>100MΩ @ 500V,1bar,2s
絕緣強度	< 100μA @ 500V ,50Hz, 2s,1bar
損耗	40°C 時3W, 120°C 時 0W
電阻溫度係數	-典型值： 200 ~ + 200 ppm/°C
輸出電壓的實際溫度係數	典型值： ≤ 5ppm/°C
工作溫度	-55 ~ +125 ℃
貯存溫度	-55 ~ +150 ℃
外殼材料	陽極氧化鋁尼龍 6063-T1
拉杆材料	303 不鏽鋼棒
中心間距可調式	可調安裝支架和 M4 螺絲 X 4
