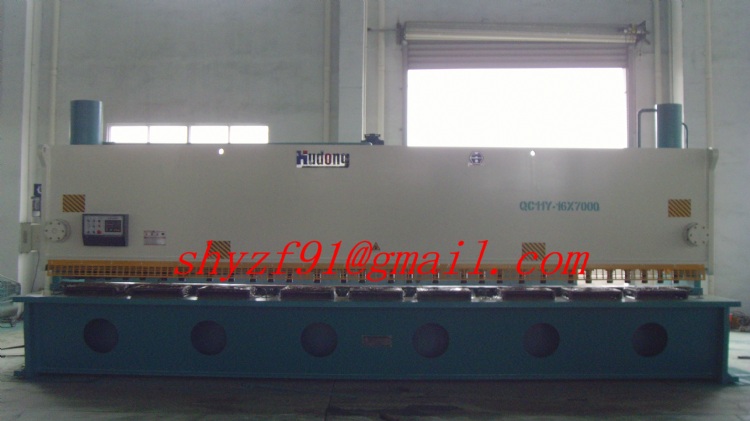

液压闸式数显剪板机
產品型號:QC11Y-17X6000
產品特色
1. 机架采用全钢焊接结构,有足够的强度及刚性,并通过高频振动消除内应力,保证机身的整体精度。具有良好的刚性,两缸固定于左右立柱(墙板)上
2. 刀架为钢板焊接箱式结构,具有良好的刚性,高频振动消除内应力,它通过间隙调整装置中的后支点为中心,可实现快速调节刃口间隙。采用三点支承滚动夹紧导轨,在左右油缸的驱动下作上下闸式运动而完成剪切。
3. 液压闸式结构,上刀架回程装置,采用液压式,回程平稳。采用三点支承滚动夹紧导轨,精度保持性好,刀架运行平稳,且可实现快速调节刃口间隙。
4. 串联油缸结构,同步性能好,且剪切角能调整,剪切质量高。
5.刀架行程可无级调节,以提高生产效率。
6.上刀架采用内倾结构,便于落料,提高了制件的精度。
7.矩形刀片,四个刃口均可使用,使用寿命长。
8.具有点动、单次等操作功能,调试、使用、维修方便
9. 液压系统采用整体式逻辑回路,经由顺序阀控制,动作平稳,噪音低,维护简单。
10. 采用进口密封圈专业制作的油缸控制刀板运行。
11. 压料装置当板料不平时,可自由伸缩压紧在板料上。由安装在机架前面支承板上的多个压料油缸组成,采用整体回路及独立式并列压紧缸。压料油缸进油后,压料头在克服接力弹簧的压力后下压压紧板料,在剪切完成后,借助于接力弹簧的接力而复位。
12. 通过电位器进行控制,可实现定程剪切,且剪切行程可调。
13. 剪切次数通过计数器进行控制。
14. 电气控制集中可靠,具体如下:
动力设施均设于机身内,通过控制面板的按钮,进行操作来控制和实现。
设有脚踏开关,可通过其直接对剪切动作进行操作,方便快捷。
电机的过载和短路,通过空气开关进行保护。
14. 液压系统安全可靠
14. 上下刀采用优质6CrW2Si材料,并全部经热处理,以确保其具有足够的硬度及较长的使用寿命。
14. 滚柱式工作台,送料方便,并保证工件在运行时不被划伤。
產品規格
可剪板厚 mm 17
最大可剪板宽 mm 6000
行程次数 次/min ≥2.5
后挡料行程 mm 800
剪切角度 ° 0.5-3
工作台高度 mm 1100
喉口深度 mm 100
泵 ml/r 63
主电机功率 KW 30
外形尺寸(L x W x H) mm 7800x2550x3050
机器重量 kg 42500
